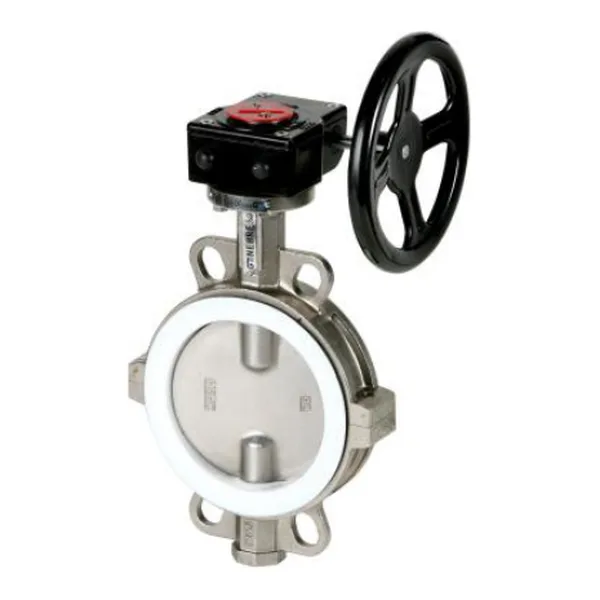

Válvula de mariposa tipo wafer. Acero Inoxidable + PTFE
Código:2104
Garantía VAL-AR
Descripción
Válvula mariposa tipo wafer Montaje entre bridas PN 10/16 - ANSI 150 lbs Cuerpo, eje y disco: inoxidable 316 (CF8M). Asiento: PTFE con base de EPDM. Temp. -25ºC +180ºC. Longitud entre caras según DIN 3202K1. Presión de trabajo: 10 bar
Características Destacadas
Válvula de mariposa tipo wafer
Cuerpo bipartido de Acero Inoxidable 1.4408 (CF8M) para montaje entre bridas ANSI 150 y EN 1092 PN 10/16
Asiento de PTFE con base de EPDM
Disco de Acero Inoxidable 1.4408 (CF8M)
Eje Acero Inoxidable AISI 316
Brida montaje actuadores según ISO 5211
Longitud entre caras según EN 558-1 Serie 20 (DIN 3202 K1)
Máxima presión de trabajo 10 bar
Temperatura de trabajo –25ºC + 180ºC
Medidas y Códigos Disponibles
8 variantes de este modelo en nuestro catálogo
Especificaciones Técnicas
Descripción Técnica del Fabricante
Válvula mariposa tipo wafer Montaje entre bridas PN 10/16 - ANSI 150 lbs Cuerpo, eje y disco: inoxidable 316 (CF8M). Asiento: PTFE con base de EPDM. Temp. -25ºC +180ºC. Longitud entre caras según DIN 3202K1. Presión de trabajo: 10 bar
Construcción y Materiales
Material del cuerpoVer ficha técnica
Asientos / SellosVer ficha técnica
Normas de DiseñoPN-10/16 / ANSI 150 lbs
Diámetros disponibles2" a 10"
Condiciones Operativas
Presión máximaPN-10/16 / ANSI 150 lbs
Rango de TemperaturaVer ficha técnica
Conexiones DisponiblesWafer (entre bridas)
AplicacionesAgua, Vapor, Gas, Aceite
Documentación Completa: Las especificaciones detalladas, curvas de rendimiento y dimensiones exactas se encuentran en la ficha técnica oficial del producto.
