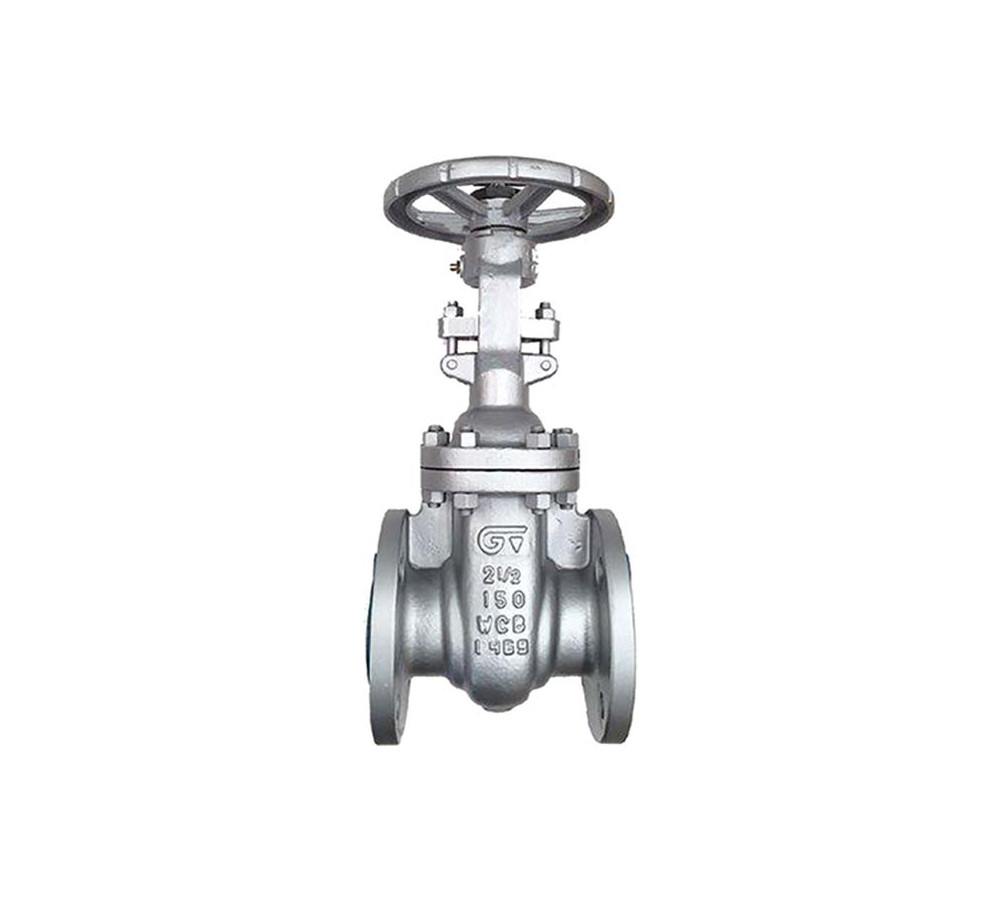

Válvula Esclusa WCB Cierre Metal Bridas ANSI 150
Vista 1
valvulas

Válvula Esclusa WCB Cierre Metal Bridas ANSI 150

Código:2229A
Garantía VAL-AR

Descripción

Válvula esclusa clase 150. Diseño según API 600. Construcción acero al carbono ASTM A216 WCB. Asiento ASTM A105 +13Cr. Compuerta ASTM A216 WCB +13Cr. TRIM #1. Distancia entre bridas ASME B 16.10. Extremos bridados ASME B 16.10. Empaquetadura en grafito. Presión máx.: 19.6 BAR (285psi) a 38ºC / 5.5BAR (80PSI) a 425ºC.

Características Destacadas

Clase 150
WCB
API 600
Bridas ANSI
Ficha TécnicaSolicitar CotizaciónCotizar por WhatsApp

Medidas y Códigos Disponibles

9 variantes de este modelo en nuestro catálogo

CódigoMedida / DetalleCotizar
2229A 092"
Cotizar WhatsApp
2229A 102 1/2"
Cotizar WhatsApp
2229A 113"
Cotizar WhatsApp
2229A 124"
Cotizar WhatsApp
2229A 135"
Cotizar WhatsApp
2229A 146"
Cotizar WhatsApp
2229A 168"
Cotizar WhatsApp
2229A 1810"
Cotizar WhatsApp
2229A 2012"
Cotizar WhatsApp

Especificaciones Técnicas

Descripción Técnica del Fabricante

Válvula de compuerta con bridas ANSI clase 150. Const. Cuerpo y bonete acero al carbono ASTM A216 WCB. Diseño según API 600. Compuerta: ASTM A216 WCB + 13 Cr. Distancia entre bridas según ASME B16.10. Bridas según ASME B16.5. Temp. de trabajo: -20ºC +400ºC.

Construcción y Materiales

Material del cuerpoVer ficha técnica
Asientos / SellosVer ficha técnica
Normas de DiseñoISO / ANSI / DIN
Diámetros disponibles2" a 12"

Condiciones Operativas

Presión máximaVer ficha técnica
Rango de TemperaturaVer ficha técnica
Conexiones DisponiblesRoscada / Brida / SW
AplicacionesAgua, Vapor, Gas, Aceite

Documentación Completa: Las especificaciones detalladas, curvas de rendimiento y dimensiones exactas se encuentran en la ficha técnica oficial del producto.
